       申请号：201520897551.2
       申请日：2015.11.12
       国家/省市：中国浙江(33)
       主分类号：B24B 23/06(2006.01)
       授权公告号：205085787U
       授权公告日：2016.03.16
       分类号：B24B 23/06(2006.01); B24B 41/02(2006.01); B24B 55/00(2006.01)
       申请人：浙江博大实业有限公司
       发明人：吴浩东
       代理人：李德强
       代理机构：33100
       申请人地址：浙江省金华市永康市经济开发区长城东大道1号
       摘要：

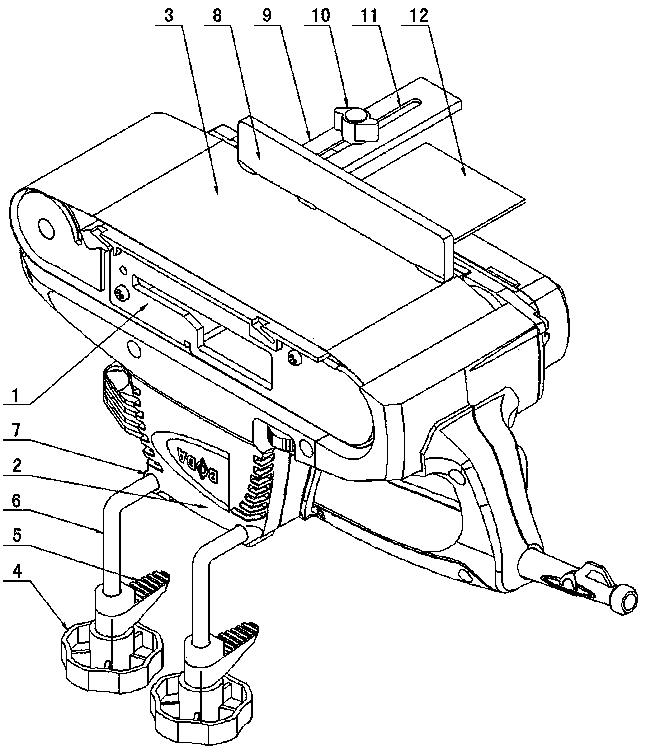

       本实用新型公开了一种多用途砂带机，包括机体(1)、砂带(3)，所述机体(1)的顶部设有固定座(2)，固定座(2)上设有倒置锁定装置，该装置包括夹紧支架(6)、夹紧块(5)、夹紧手轮(4)，夹紧支架(6)的上部安装在支架固定孔(7)上，夹紧块(5)套设在夹紧支架(6)的下部并用夹紧手轮(4)锁紧定位，夹紧支架(6)与夹紧块(5)组成U形钳口；所述的机体(1)上设有靠山定位装置，该装置包括靠山(8)、靠山调节板(9)、靠山旋钮(10)、靠山固定座(14)，靠山调节板(9)上设有靠山调节槽(11)，靠山旋钮(10)与穿过靠山固定座(14)方形孔和靠山调节槽(11)的方形螺钉(16)固定连接。采用上述结构后，具有结构简单合理、操作使用方便、加工速度快、精度高、大小都能加工等优点。
       主权利要求：
       1.一种多用途砂带机，包括机体(1)、砂带(3)，机体(1)通过传动机构带动砂带(3)旋转工作，其特征是：所述机体(1)的顶部设有连为一体的固定座(2)，固定座(2)上设有倒置锁定装置，该装置包括夹紧支架(6)、夹紧块(5)、夹紧手轮(4)，夹紧支架(6)的上部安装在固定座(2)的支架固定孔(7)上，夹紧块(5)套设在夹紧支架(6)的下部并用夹紧手轮(4)锁紧定位，夹紧支架(6)与夹紧块(5)组成用来夹紧工作台面的U形钳口。
