申请号:    201420729619.1

申请人:    临沂三超磨具有限公司

发明人:    李连兴

摘要：

        本实用新型公开了用于打磨物体表面的一种花式砂布轮，包括托盘、砂叶片，其中，砂叶片为斜长方形，所有砂叶片沿着其中心线与托盘的边缘相切的方向呈鱼鳞状依次叠加排列，砂叶片的斜角为30-45度之间，且优选角度为37度，砂叶片与托盘、砂叶片与砂叶片之间均通过胶液固化粘接的方式连接固定，使相邻的每两片砂叶片之间形成小于90度的锐角夹角，同时增大砂叶片与砂叶片、砂叶片与托盘的相重叠的面积，因而提高了磨削效率且增加涂胶粘结的面积，延长使用寿命。

主权利要求：

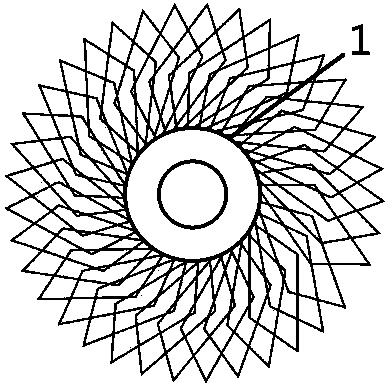

        1.一种花式砂布轮，包括托盘（1）、砂叶片（2），其特征在于：所述砂叶片（2）为斜长方形，所有砂叶片（2）沿着其中心线与托盘（1）边缘相切的方向呈鱼鳞状依次叠加排列。
