申请号: 201620934207.0
申请人: 北京中选耐磨设备有限公司平顶山分公司
发明人: 杜刚刚; 王畅; 冷若冰; 宋鹏远
摘要：
       一种用于刚玉耐磨管道法兰焊接的装置，包括滑轨以及对称且滑动设置在滑轨上的两个用于夹持固定管道的固定座，固定座是由连接板和固定板一体连接而成的“L”形座体，固定板上沿垂直方向开设有条形孔，条形孔内穿设有可在孔内自由滑动的固定螺栓，固定螺栓一端设置有用于卡接法兰的限位块，固定螺栓的另一端连接有用于调节限位块与固定板之间间距的调节螺母，滑轨位于两个固定座之间的位置上还滑动设置有用于支撑管道的支撑座，支撑座由与滑轨滑动连接的座板以及沿滑动方向对称设置在座板两端的支撑板构成，所述支撑板顶部具有一弧形支撑槽，且弧形支撑槽的弧心与条形孔的轴线始终位于相同平面内。本实用新型所述的装置，结构简单实用，效率高。 主权利要求：

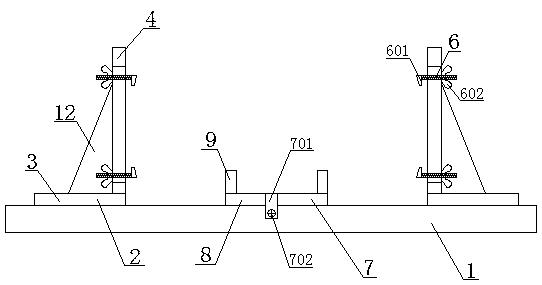

       1.一种用于刚玉耐磨管道法兰焊接的装置，包括滑轨（1）以及对称且滑动设置在滑轨（1）上的两个用于夹持固定管道（10）的固定座（2），其特征在于：所述固定座（2）是由连接板（3）和固定板（4）一体连接而成的“L”形座体，固定板（4）上沿垂直方向开设有条形孔（5），条形孔（5）内穿设有可在孔内自由滑动的固定螺栓（6），固定螺栓（6）一端设置有用于卡接法兰（11）的限位块（601），固定螺栓（6）的另一端连接有用于调节限位块（601）与固定板（4）之间间距的调节螺母（602），滑轨（1）位于两个固定座（2）之间的位置上还滑动设置有用于支撑管道（10）的支撑座（7），支撑座（7）由与滑轨（1）滑动连接的座板（8）以及沿滑动方向对称设置在座板（8）两端的支撑板（9）构成，所述支撑板（9）顶部具有一弧形支撑槽（901），且弧形支撑槽（901）的弧心与条形孔（5）的轴线始终位于相同平面内。
