数控弯头自动外抛光机

2017-02-13 08:49:48|行业专利|来源中国涂附磨具网

摘要申请号:201620741025.1申请人:苏州亿志成机电科技有限公司发明人:翟祖学摘要：本实用新型公开了数控弯头自动外抛光机，包括机架、送料系统和抛光机构，所述的送料系统和抛光机...

申请号: 201620741025.1
申请人: 苏州亿志成机电科技有限公司
发明人: 翟祖学
摘要：

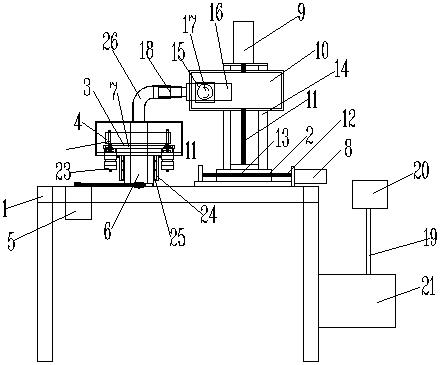

本实用新型公开了数控弯头自动外抛光机，包括机架、送料系统和抛光机构，所述的送料系统和抛光机构设置在机架上；所述抛光机构包括抛光砂带、旋转马达、转动轴和工作盘，所述工作盘固定在所述转动轴的上方，所述转动轴由所述旋转马达驱动；所述的工作盘上设置有容纳弯头的孔腔，所述的孔腔四周环绕有所述的抛光砂带。本实用新型自动化送料、抛光，提高了弯头的生产效率和产品光洁度，大大改善产品质量。

主权利要求：
1.数控弯头自动外抛光机，其特征在于，包括机架、送料系统和抛光系统，所述的送料系统和抛光系统设置在机架上；所述抛光系统包括抛光砂带、旋转马达、转动轴和工作盘，所述工作盘固定在所述转动轴的上方，所述转动轴由所述旋转马达驱动；所述的工作盘上设置有容纳弯头的孔腔，所述的孔腔四周环绕有所述的抛光砂带；所述送料系统包括进退送料伺服、升降伺服、安装板、升降丝杆、进退送料丝杆和进退架，所述进退送料丝杆由所述的进退送料伺服驱动；所述的进退送料丝杆安装于进退架的下方且平行于操作台，进退送料丝杆在所述进退送料伺服的驱动下带动进退架前后动作；所述的升降丝杆安装于所述的进退架上且垂直于操作台，所述安装板设置在所述升降丝杆上，升降丝杆两侧的进退架上分别设置有与之平行的滑轨，升降丝杆在所述升降伺服的驱动下带动安装板沿所述滑轨上下动作。
