       申请号:201620668210.2
       申请日:2016.06.30
       国家/省市:中国江苏(32)
       主分类号:B24B 39/00(2006.01)
       授权公告号:205817577U
       授权公告日:2016.12.21
       分类号:B24B 39/00(2006.01); B24B 55/04(2006.01); B24B 57/02(2006.01); B24B 55/00(2006.01)
       申请人:殷霄
       发明人:殷霄
       代理人:董建林
       代理机构:南京纵横知识产权代理有限公司(32224)
       申请人地址:江苏省镇江市京口区健康路1号1幢403室
       摘要： 本实用新型公开了一种超声波冲击磨床，超声波发生器的输出端与磁致伸缩换能器的输入端通过电缆相连接，磁致伸缩换能器的底部连接有变幅杆，变幅杆垂直延伸出冲击磨机构壳体，冲击磨机构壳体内填充有冷却水，且设有延长冷却水流动路径的隔板，磁致伸缩换能器的上部连接有主轴，主轴延伸出冲击磨机构壳体处套接有散热风扇，冲击磨机构壳体的顶部内壁在与主轴接触处设置有密封垫片，冲击磨机构壳体外壁的上方设置有进水口，冲击磨机构壳体外壁的下方设置出水口，变幅杆的下端部设有磨头。本实用新型提高散热效果，且磨头上安装防护罩，能够防止磨料剂的甩出，使用方便，结构简单具有良好的应用前景。

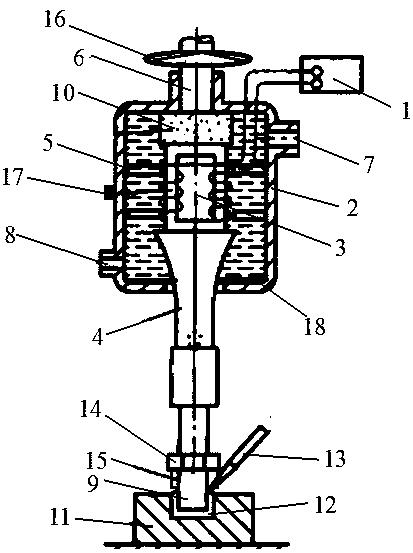

       主权利要求：1.一种超声波冲击磨床，其特征在于：包括超声波发生器（1）、冲击磨机构壳体（2），所述冲击磨机构壳体（2）内设置有磁致伸缩换能器（3），所述超声波发生器（1）的输出端与磁致伸缩换能器（3）的输入端通过电缆相连接，所述磁致伸缩换能器（3）的底部连接有变幅杆（4），所述变幅杆（4）垂直延伸出冲击磨机构壳体（2），所述冲击磨机构壳体（2）内填充有冷却水，且设有延长冷却水流动路径的隔板（5），所述磁致伸缩换能器（3）的上部连接有主轴（6），所述主轴（6）上端延伸出冲击磨机构壳体（2），所述主轴（6）延伸出冲击磨机构壳体（2）处套接有散热风扇（16），所述冲击磨机构壳体（2）的顶部内壁在与主轴（6）接触处设置有密封垫片（10），所述冲击磨机构壳体（2）外壁的上方设置有进水口（7），所述冲击磨机构壳体（2）外壁的下方设置出水口（8），所述变幅杆（4）的下端部设有磨头（9），所述磨头（9）的正下方设置有工作台（11），所述工作台（11）上设置有放置待打磨工件的凹槽（12），所述凹槽（12）的斜上方设置有用于添放磨料剂的喷杆（13）。
