       申请号:201620734351.X
       申请日:2016.07.13
       国家/省市:中国广东(44)
       主分类号:B24B 45/00(2006.01)
       授权公告号:205799245U
       授权公告日:2016.12.14
       分类号:B24B 45/00(2006.01)
       申请人:广东东运科技印刷设备有限公司
       发明人:柳斌; 李红康
       代理人:刘兴耿
       代理机构:广州市一新专利商标事务所有限公司(44220)
       申请人地址:广东省东莞市常平镇河西工业区

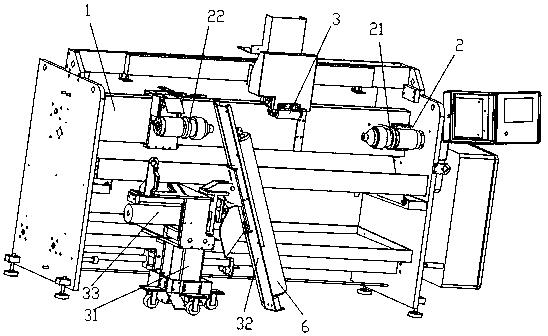

       摘要：本实用新型提供了抛光机自动更换砂纸装置，包括研磨机座、研磨夹持块以及传送机构，所述的传送机构包括水平移动车、版辊承托座以及传送驱动模块，所述的版辊承托座通过一转动座固定于水平移动车上且沿转动座转动，所述的转动座的底部为一引导块，所述引导块与转动座的表面垂直，引导块一侧边缘为斜边，所述的传送驱动模块一侧设有转动模块，所述转动模块与引导块的斜边相互贴合，所述支承杆伸出时位于引导块的正下方支承引导块。本新型利用传送驱动模块，将版辊承托座分别通过移动而调整版辊的位置，配合进行夹持前的传送；同时，版辊承托座的左右移动采用了运动转化方式，除了可以有效节省空间外，更可有效节省人力。
       主权利要求：1.抛光机自动更换砂纸装置，包括研磨机座、研磨夹持块以及传送机构，所述的研磨夹持块固定于研磨机座上，所述的传送机构位于研磨机座的一侧，其特征在于：所述的传送机构包括水平移动车、版辊承托座以及传送驱动模块，所述传送驱动模块和版辊承托座分别固定于水平移动车上，所述的版辊承托座通过一转动座固定于水平移动车上且沿转动座转动，所述的转动座的底部为一引导块，所述引导块与转动座的表面垂直，引导块一侧边缘为斜边，所述的传送驱动模块一侧设有转动模块，所述转动模块包括支承杆以及引导辊轮，所述的引导辊轮与引导块的斜边相互贴合，且支承杆相对水平移动车左右伸缩移动，所述支承杆伸出时位于引导块的正下方支承引导块。
