涂附磨具网

申请号: 201620406800.8
申请日: 2016.05.06
国家/省市: 中国湖北(42)
主分类号: B24D 11/00(2006.01)
授权公告号: 205600531U
授权公告日: 2016.09.28
分类号: B24D 11/00(2006.01); B24D 11/02(2006.01)
申请人: 湖北玉立砂带集团股份有限公司
发明人: 王良; 黎新明; 邓旺光; 张军; 罗超红
代理人: 黄君军
代理机构: 42231
申请人地址: 湖北省咸宁市通城县玉立大道218号

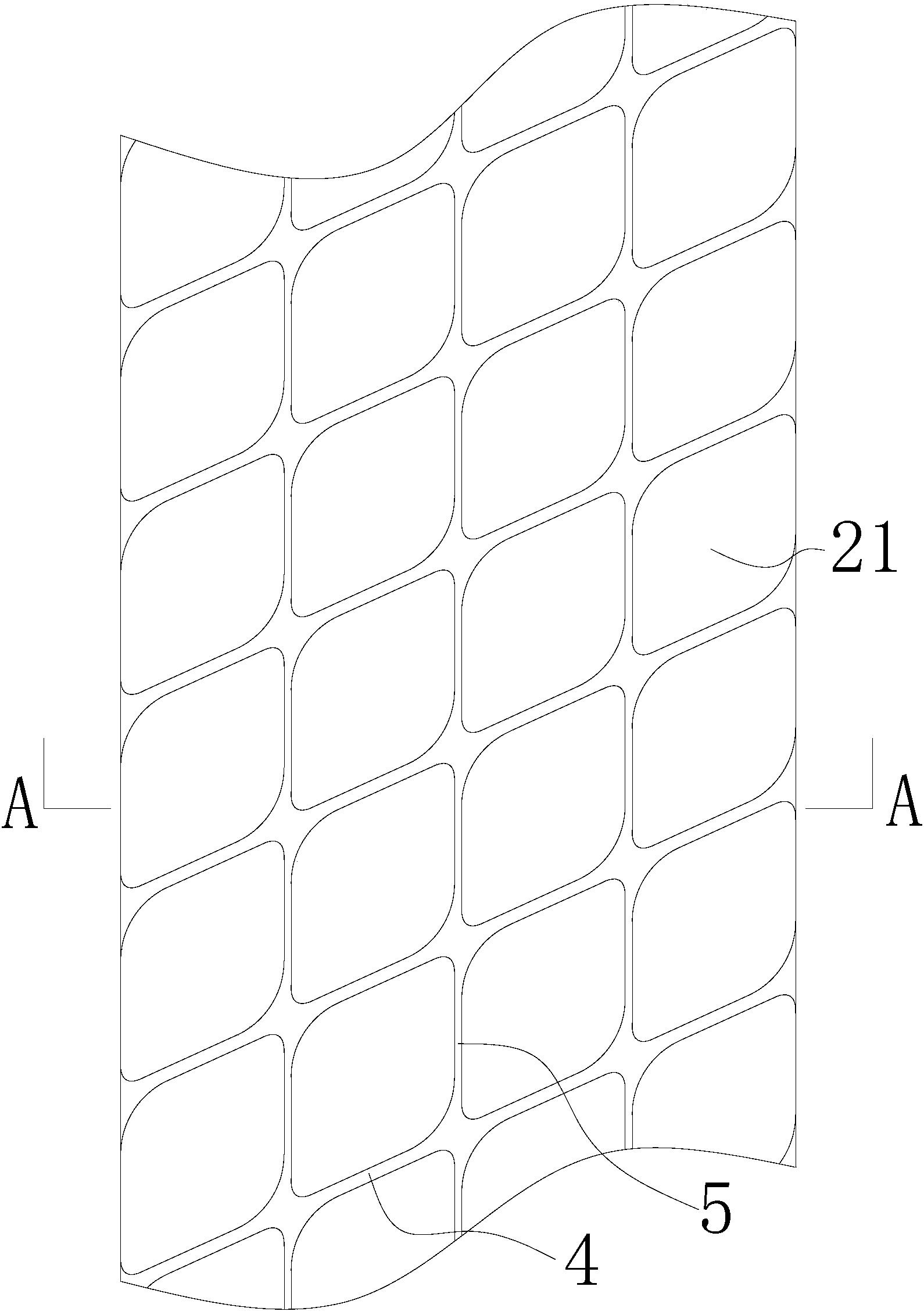

摘要： 本实用新型公开一种菱形防堵塞砂带，包括基层和磨料层，所述防堵塞砂带相对磨料层的侧面上平行布置有多个第一排屑槽，多个所述第一排屑槽沿磨料层长度方向均匀布置并将所述磨料层分隔为多个磨料条，每个所述磨料条均由多个平行布置的第二排屑槽分隔为多个磨料块，且至少靠近所述磨料条中部的磨料块呈菱形，且所述菱形磨料块的四个角均为圆角。本实用新型一方面设置第一排屑槽和第二排屑槽以避免砂面被磨削物堵塞，延长了砂带的使用寿命，另一方面将第一排屑槽和第二排屑槽之间形成的菱形磨料块的四个角设置为圆角，保证了第一排屑槽与第二排屑槽之间连接的平滑性，提高了排屑效率。

主权利要求
1.一种菱形防堵塞砂带，包括基层和磨料层，其特征在于，所述防堵塞砂带相对磨料层的侧面上平行布置有多个第一排屑槽，多个所述第一排屑槽沿磨料层长度方向均匀布置并将所述磨料层分隔为多个磨料条，每个所述磨料条均由多个平行布置的第二排屑槽分隔为多个磨料块，且至少靠近所述磨料条中部的磨料块呈菱形，且所述菱形磨料块的四个角均为圆角。
