       申请号:201620028144.2
       申请日:2016.01.09
       国家/省市:中国河南(41)
       主分类号:B07B 4/00(2006.01)
       授权公告号:205308787U
       授权公告日:2016.06.15
       分类号:B07B 4/00(2006.01); B01D 50/00(2006.01)
       申请人:登封市少林刚玉有限公司
       发明人:赵运录
       申请人地址:河南省郑州市登封市阳城工业区北烟庄村
       摘要：本实用新型公开了一种用于磨料设备的微尘处理干洗机，包括底部安装风机和电机的箱体，箱体内设有连接风机的螺旋风管和连接电机的转轴，转轴上设有搅拌杆，箱体的一侧设有与螺旋风管的出风口对应的加料斗，箱体上连接与其连通的导向箱，导向箱一侧设有风嘴、另一侧设有与其连通的分析收料箱，分析收料箱上侧设有分析机和排尘管、下侧设有细料出口，排尘管通过连接旋风分离器，旋风分离器的下侧设有细料出管，旋风分离器的出风口通过管道连接除尘器。本实用新型的优点：通过风力和分析机能够将尾粉表面的灰尘分离下来，对尾粉进行回收，能够避免尾粉废弃对环境造成伤害，同时还提高刚玉生产厂家的利润率，达到对原材料的完全利用，节约资源。

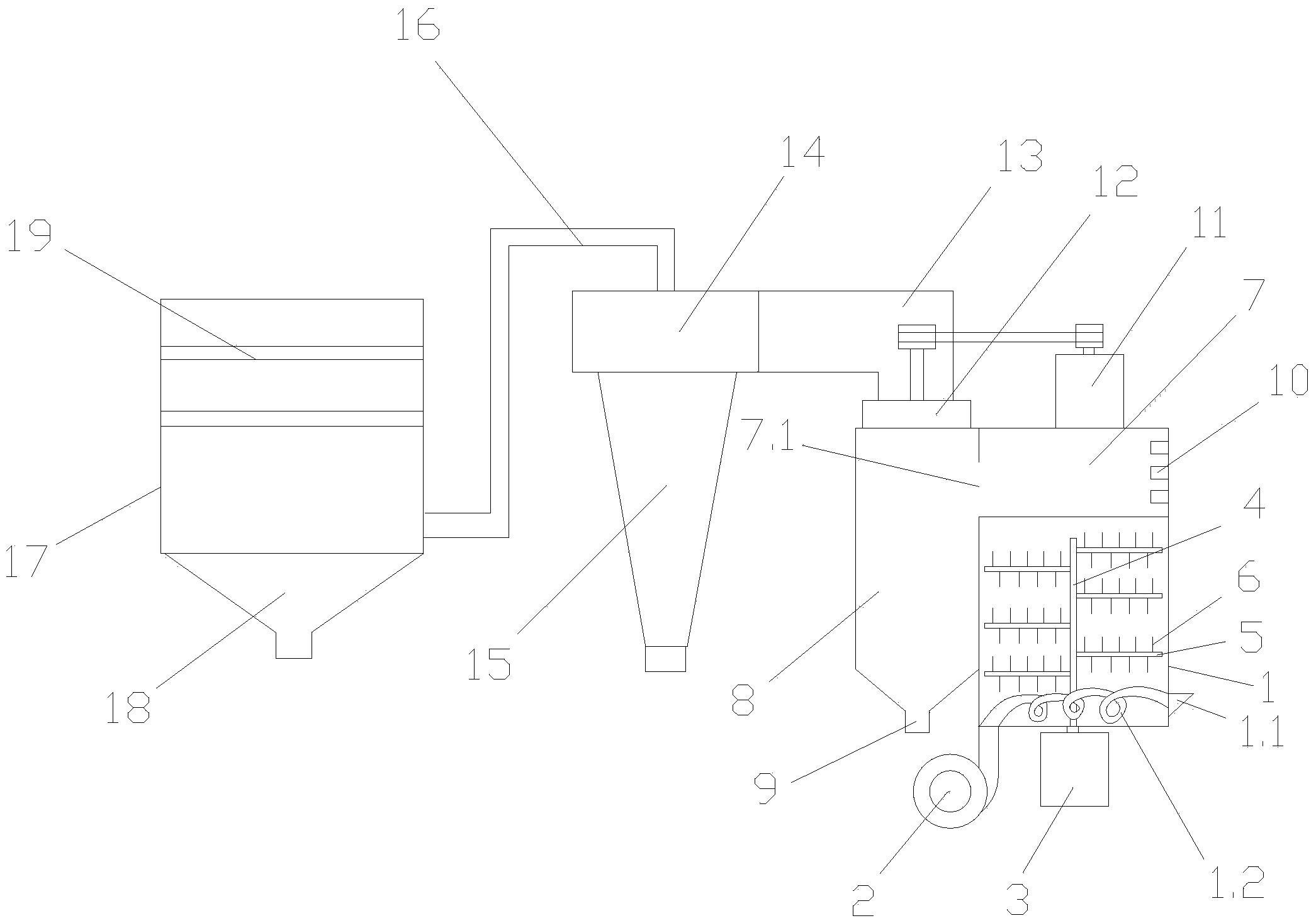

       主权利要求：1.一种用于磨料设备的微尘处理干洗机，其特征在于：包括箱体(1)，所述箱体(1)上侧为敞口结构，在所述箱体(1)的底部安装风机(2)，在所述箱体(1)内设有螺旋风管(1.2)，螺旋风管(1.2)连接所述风机(2)，在所述箱体(1)的一侧还设有加料斗(1.1)，加料斗(1.1)与所述螺旋风管(1.2)的出风口对应配合，在所述箱体(1)的底部还连接电机(3)，所述电机(3)的输出轴连接转轴(4)，所述转轴(4)竖直设置在所述箱体(1)内，在所述转轴(4)上设有一组搅拌杆(5)；在所述箱体(1)的敞口处配合连接导向箱(7)，在所述导向箱(7)的一侧设有一组风嘴(10)、另一侧设有出料口(7.1)，所述风嘴(10)通过气管连接气源，所述出料口(7.1)的外侧配合连接一个与所述导向箱(7)连通的分析收料箱(8)，在所述分析收料箱(8)的上侧设有分析机(12)和排尘管(13)，所述分析收料箱(8)的下侧设有细料出口(9)，在所述导向箱(7)的上端安装电机(11)，电机(11)通过皮带和带轮连接所述分析机(12)；所述排尘管(13)通过连接旋风分离器(14)，所述旋风分离器(14)的下侧设有细料出管(15)，所述旋风分离器(14)的出风口通过管道(16)连接除尘器(17)，所述除尘器(17)的上侧为敞口结构，所述除尘器(17)的下侧设有微尘出口(18)，在所述除尘器(17)内设有一组过滤板(19)。
