涂附磨具网

       申请号:201521134184.7
       申请日:2015.12.29
       国家/省市:中国广东(44)
       主分类号:D03D 49/20(2006.01)
       授权公告号:205329264U
       授权公告日:2016.06.22
       分类号:D03D 49/20(2006.01)
       申请人:佛山市锐研磨料磨具有限公司
       发明人:刘春
       代理人:张海英 林波
       代理机构:北京品源专利代理有限公司(11332)
       申请人地址:广东省佛山市南海狮山镇罗村机场路七星工业区E座

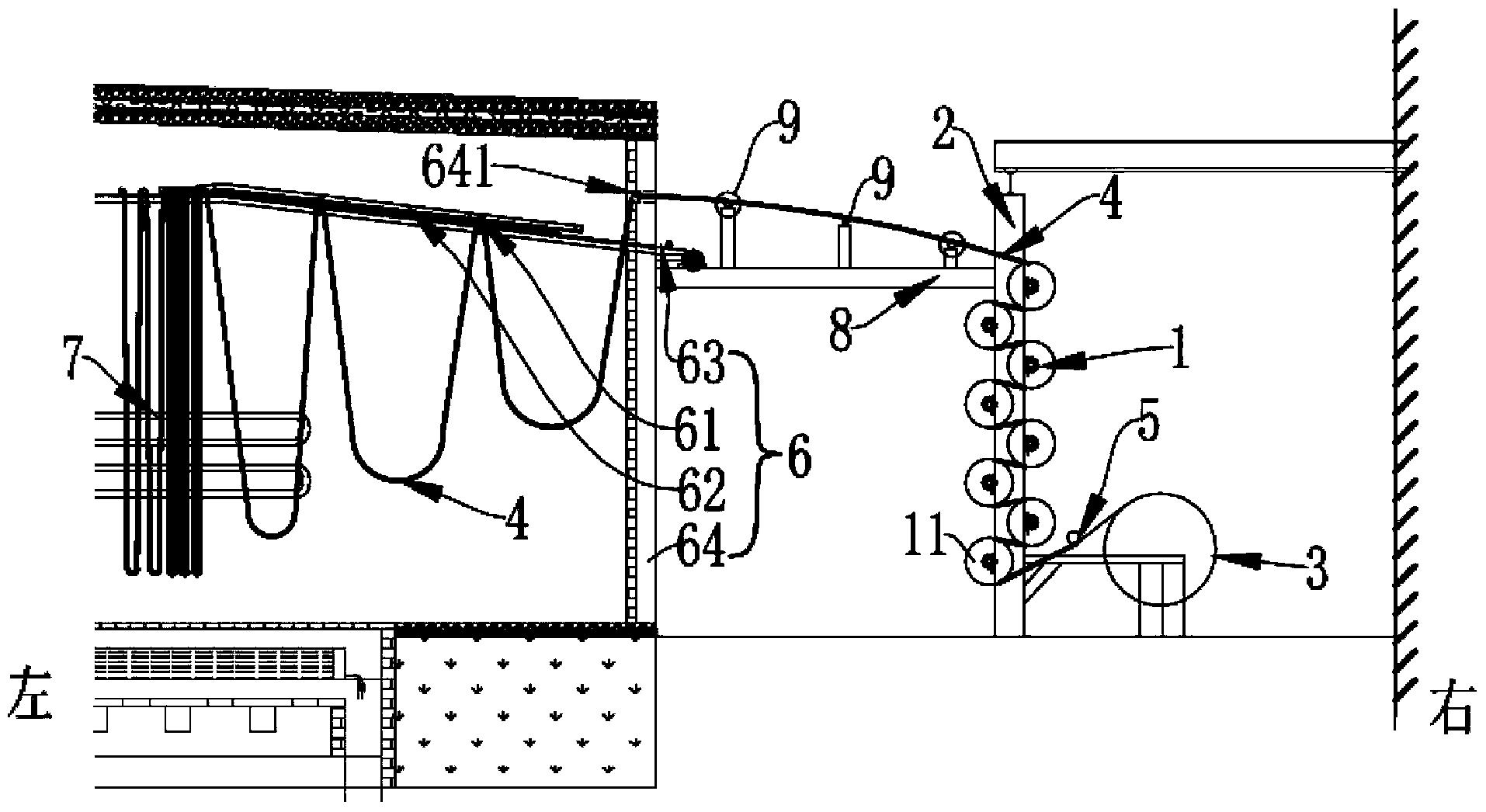

       摘要：砂布生产收卷系统涨力机构；包括涨力辊、第一竖直安装架和收卷辊，所述第一竖直安装架垂直于安装平面设置，所述收卷辊设置在所述第一竖直安装架的右侧底部；数量相等的若干所述涨力辊分别可转动地设置在所述第一竖直安装架的左右两侧，其中，右侧的若干所述涨力辊从上到下等间隔地组成一列，左侧的若干所述涨力辊从上到下等间隔地组成一列，且左侧的一列涨力辊中，处于最上端的涨力辊所处的位置，对应于右端的一列涨力辊中最上端的两个涨力辊的中间位置。保证了砂布上具有足够的张力而不产生褶皱，从而提高了最后卷绕成型时砂布卷的质量。
       主权利要求：1.砂布生产收卷系统涨力机构，其特征在于：包括涨力辊、第一竖直安装架和收卷辊，所述第一竖直安装架垂直于安装平面设置，所述收卷辊设置在所述第一竖直安装架的右侧底部；数量相等的若干所述涨力辊分别可转动地设置在所述第一竖直安装架的左右两侧，其中，右侧的若干所述涨力辊从上到下等间隔地组成一列，左侧的若干所述涨力辊从上到下等间隔地组成一列，且左侧的一列涨力辊中，处于最上端的涨力辊所处的位置，对应于右端的一列涨力辊中最上端的两个涨力辊的中间位置。
