       申请号:201520816667.9
       申请日:2015.10.20
       国家/省市:中国江苏(32)
       主分类号:B26F 1/38(2006.01)
       授权公告号:205111999U
       授权公告日:2016.03.30
       分类号:B26F 1/38(2006.01); B26D 5/16(2006.01); B26D 7/06(2006.01); B26D 7/18(2006.01)
       申请人:常州协润精机有限公司
       发明人:黄俊; 姚天舜; 鞠文棋
       代理人:郑云
       代理机构:32258
       申请人地址:江苏省常州市新北区春江镇安园路2号
       摘要：本实用新型涉及百叶片生产设备技术领域，尤其是一种全自动百叶片成型机机头部件，包括安装在机架上的用于冲裁砂布的冲裁装置，冲裁装置包括偏心轮连杆、定刀座及动刀座，定刀座与动刀座相对设置，连杆的两端分别与所述偏心轮和动刀座转动连接，机架上设置有导向杆，导向杆与所述动刀座滑动连接，本实用新型的全自动百叶片成型机机头部件其送料装置将砂布送入冲裁装置冲裁，在冲裁过程中产生的切屑由除尘装置及时清理，保证周围的工作环境，偏心轮、连杆、动刀座及导向杆构成的偏心机构其往复运动可靠性高，不易出现往复运动位移的偏差。

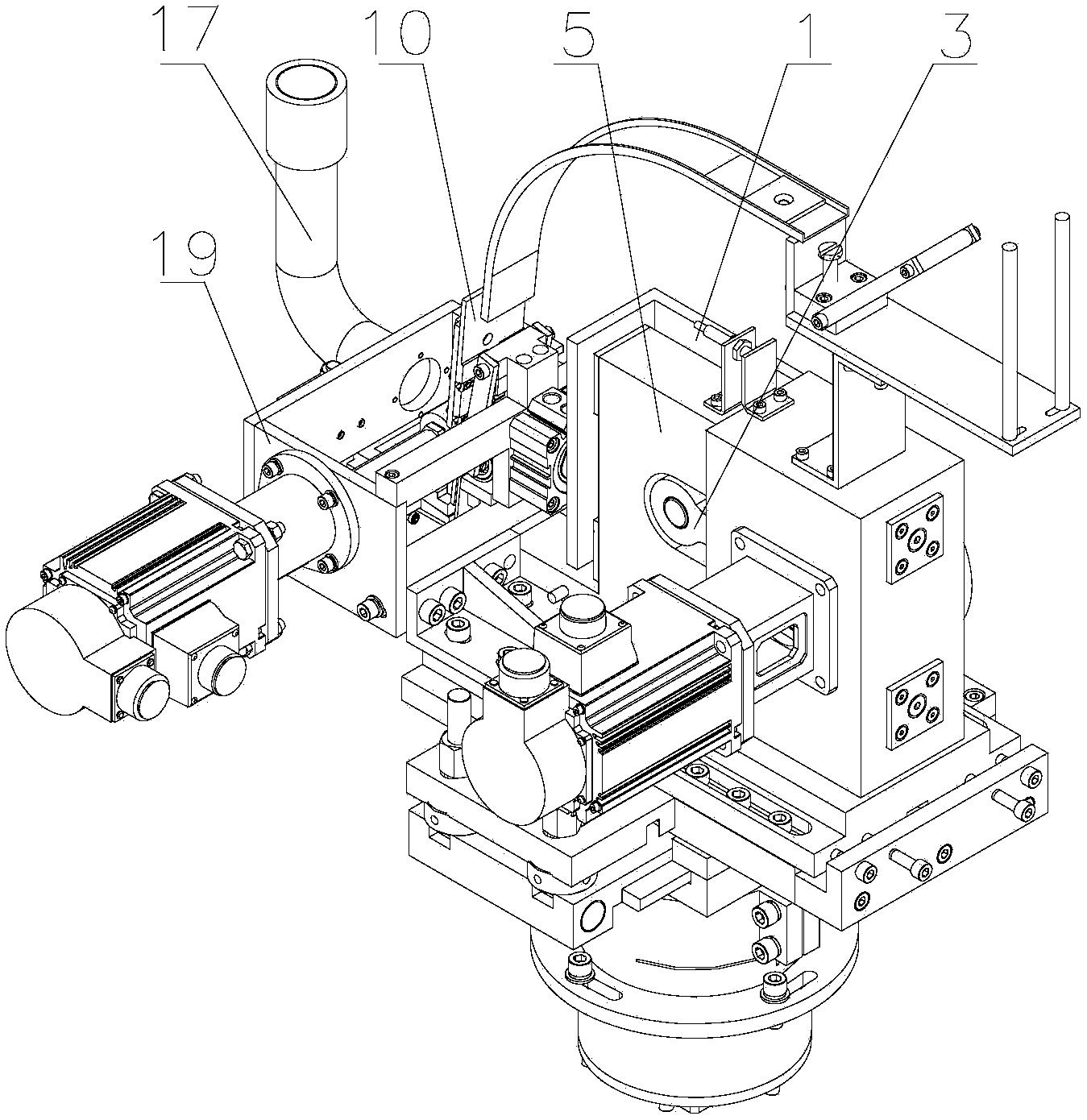

       主权利要求：1.一种全自动百叶片成型机机头部件，其特征在于：包括安装在机架(1)上的用于冲裁砂布的冲裁装置，所述冲裁装置包括偏心轮(2)、连杆(3)、定刀座(4)及动刀座(5)，所述定刀座(4)与动刀座(5)相对设置，所述连杆(3)的两端分别与所述偏心轮(2)和动刀座(5)转动连接，所述机架(1)上设置有导向杆(6)，所述导向杆(6)与所述动刀座(5)滑动连接。
