       申请号：201520474215.7
       申请日：2015.06.30
       国家/省市：中国广东(44)
       主分类号：B24B 21/16(2006.01)
       授权公告号：205074895U
       授权公告日：2016.03.09
       分类号：B24B 21/16(2006.01); B24B 21/18(2006.01); B24B 21/20(2006.01)
       申请人：阳江鸿丰实业有限公司
       发明人：陈世添
       代理人：吴泽燊
       代理机构：44100
       申请人地址：广东省阳江市麻演工业区29号
       摘要：

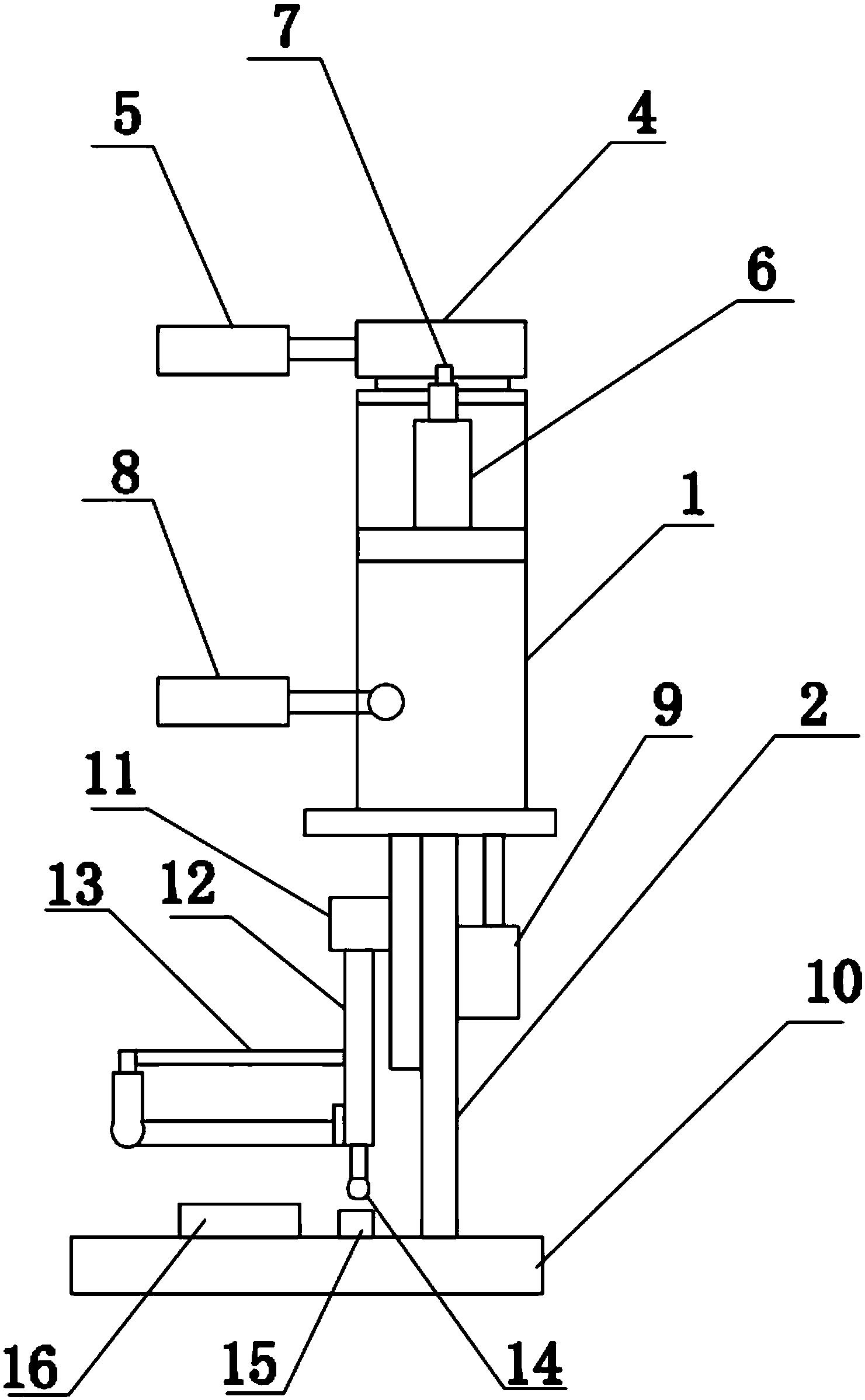

       本实用新型涉及一种金属加工机械，具体涉及一种刀具用的砂带机。本实用新型包括支架、支座和底座，所述支座与支架通过轨道嵌合连接，所述支座的顶部设置有一主驱动装置。所述支座的外侧还设置有导向轮；所述支架由从驱动装置、调节支架位移的气缸和底座组成；所述从驱动装置由微型电机、进阶调整器和从驱动轴组成，所述微型电机与进阶调整器传动连接，所述进阶调整器外侧设置有从驱动轴，所述进阶调整器一端还设有滚动导轮；所述底座包括有设置在从驱动轴下方的送料部件和设置在滚动导轮下方的斜面导块。本实用新型整体结构简单，方便易用，刀具成型的过程不再需要人工全程作业，而简化为将刀具放入送料夹钳自动打磨即可实现，大大提高工作效率。
       主权利要求：
       1.一种砂带机，包括支架和支座，所述支座与支架通过轨道嵌合连接，其特征在于：所述支座的顶部设置有一主驱动装置；所述主驱动装置由设置在支座顶部且自由旋动的旋动板和旋动板上的动力装置、主驱动轴和调节动力装置位移的紧张驱动装置组成，所述动力装置与主驱动轴传动连接，所述紧张驱动装置通过连接板与动力装置固定连接；所述支座的外侧还设置有一导向轮；所述支架由从驱动装置、调节支架位移的气缸和底座组成；所述从驱动装置由微型电机、进阶调整器和设置在支架一侧且与主驱动轴呈垂直分布的从驱动轴组成，所述微型电机与进阶调整器传动连接，所述进阶调整器一端还设有滚动导轮；所述底座包括有设置在从驱动轴下方的送料部件和设置在滚动导轮下方的斜面导块；所述送料部件包括滑座和送料夹钳，所述送料夹钳与滑座固定连接。
