       申请号:201520538036.5
       申请日:2015.07.23
       国家/省市:中国广东(44)
       主分类号:B24B 21/20(2006.01)
       授权公告号:204954563U
       授权公告日:2016.01.13
       分类号:B24B 21/20(2006.01)
       申请人:佛山市欧艺钢金属制品有限公司
       发明人:邱富强
       代理人:宁兵兵
       代理机构:44205
       申请人地址:广东省佛山市顺德区陈村镇石洲村委会岗北工业区建业四路6号之二
       摘要：本实用新型公开了一种砂光机的砂带自动纠偏结构，包括机架和位于砂辊上的联结座，所述联结座左、右端的下侧设置有双向纠偏油缸，所述双向纠偏油缸的前、后端分别通过前侧板、后侧板与联结座端部的前、后端连接，其中所述双向纠偏油缸的后端设置有油缸板，所述油缸板和后侧板之间设置有纠偏弹簧，所述油缸板的下端安装有水平摆动板，所述水平摆动板的端部设置有偏心轮和用于控制偏心轮的手柄；该结构针对砂光机的工作特点，通过合理的结构改良，尤其是通过双向纠偏油缸、纠偏弹簧配合带偏心轮的水平摆动板的设计，对砂带起到实时双向纠偏的效果，整个结构简单紧凑，尤其对油缸的技术要求简单，容易保养，有利于技术的推广应用。

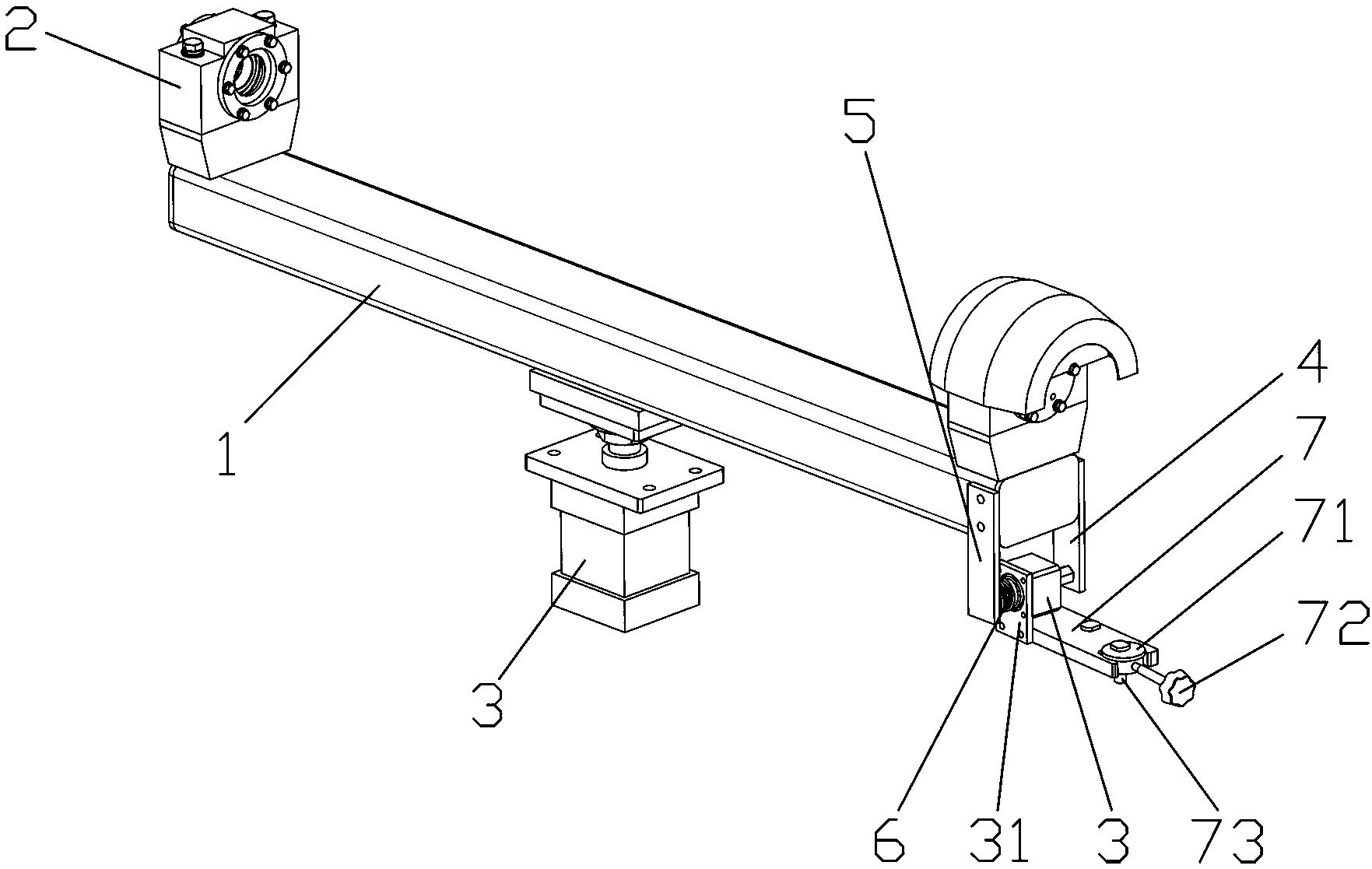

       主权利要求：1.一种砂光机的砂带自动纠偏结构，包括机架和位于砂辊上的联结座（1），所述联结座（1）左、右端的上侧设置有用于安装张紧辊的轴承座（2），其特征在于：所述联结座（1）左、右端的下侧设置有双向纠偏油缸（3），所述双向纠偏油缸（3）的前、后端分别通过前侧板（4）、后侧板（5）与联结座（1）端部的前、后端连接，其中所述双向纠偏油缸（3）的后端设置有油缸板（31），所述油缸板（31）和后侧板（5）之间设置有纠偏弹簧（6），所述油缸板（31）的下端安装有水平摆动板（7），所述水平摆动板（7）的端部设置有偏心轮（71）和用于控制偏心轮（71）的手柄（72），所述偏心轮（71）的下端通过偏心转轴（73）与机架（1）连接。
