       申请号:201510655576.6
       申请日:2015.10.12
       公开号:105127899A
       公开日:2015.12.09
       主分类号:B24B 45/00(2006.01)
       分类号:B24B 45/00(2006.01); B24B 47/16(2006.01); B24B 7/17(2006.01)
       申请人:郑州磨料磨具磨削研究所有限公司
       发明人:吴晓磊; 邵冰; 韩瑞锋
       代理人:徐小磊
       代理机构:41119
       申请人地址:河南省郑州市高新区梧桐街121号

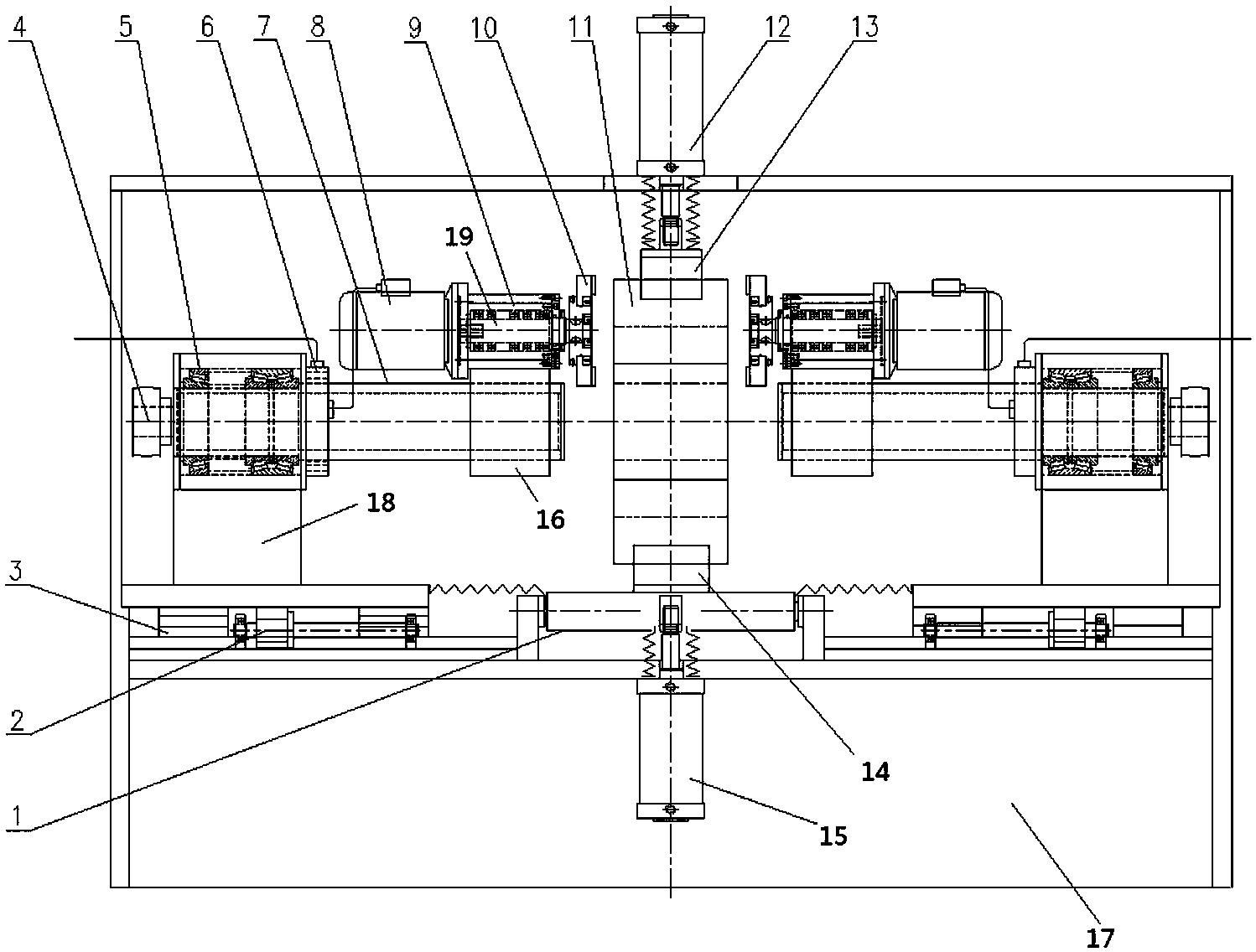

       摘要：本发明涉及砂轮固定夹具及使用该砂轮固定夹具的磨床装置，磨床装置包括双端面磨床，双端面磨床包括床身及左右间隔的设置于所述床身上的左磨头驱动装置和右磨头驱动装置，床身上还设置有驱动左磨头驱动装置、右磨头驱动装置相背移动和相对移动的进给驱动机构，床身上于左、右磨头驱动装置之间设置有砂轮固定夹具，砂轮固定夹具包括至少两个绕相应砂轮周向间隔布置并可沿所述砂轮径向往复移动的用于对砂轮外周面进行夹持固定的夹持块，夹具支架上设置有与所述夹持块传动连接以驱动夹持块沿所述砂轮径向往复移动的夹持块驱动机构。本发明提供了一种能与双端面磨床配合而对砂轮两端面进行加工的砂轮固定夹具及使用该砂轮固定夹具的磨床装置。
       主权利要求：1.砂轮固定夹具，包括夹具支架，其特征在于：砂轮固定夹具还包括至少两个绕相应砂轮周向间隔布置并可沿所述砂轮径向往复移动的用于对砂轮外周面进行夹持固定的夹持块，夹具支架上设置有与所述夹持块传动连接以驱动夹持块沿所述砂轮径向往复移动的夹持块驱动机构。
