       申请号:201520655615.8
       申请日:2015.08.27
       国家/省市:中国武汉(83)
       主分类号:B24B 21/00(2006.01)
       授权公告号:204843779U
       授权公告日:2015.12.09
       分类号:B24B 21/00(2006.01); B24B 21/18(2006.01); B24B 27/00(2006.01); B24B 41/02(2006.01); B24B 41/00(2006.01); B24B 41/06(2012.01); B24B 47/20(2006.01)
       申请人:中国地质大学（武汉）
       发明人:饶建华; 杨双双; 李志鹏; 蔡诗龙; 韩媛; 程鹏; 唐纳川
       代理人:刘荣 周宗贵
       代理机构:42214
       申请人地址:湖北省武汉市洪山区鲁磨路388号

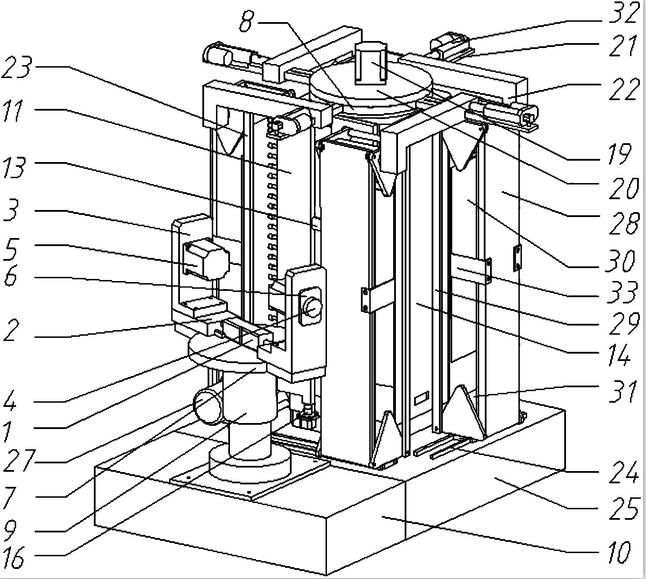

       摘要：本实用新型提供了一种宝石自动抛磨机，包括机架、安装在机架上的抛磨机构、用于固定宝石坯料的铝排、铝排夹紧模块、旋转机构、上下料模块、进给模块和控制机构，由上位机控制上述组件协调运行，上下料模块实现铝排的上料和位置调整，使铝排完成90°翻转，呈竖直状态，抛磨机构采用砂带轮，设置电动推拉杆实现抛磨功能切换，摇摆模块实现宝石坯料与砂带之间的相对移动；本实用新型提供的宝石自动抛磨机改变现有宝石抛磨机加工工位的布置，采用竖向布置的多工位结构，装置整体尺寸小，结构简单、紧凑，加工效率高，并且磨削与抛光加工转换方便。
       主权利要求：1.一种宝石自动抛磨机，至少包括机架、安装在机架上的抛磨机构、用于固定宝石坯料的铝排和铝排夹紧模块，其特征在于：铝排沿竖直方向固定于铝排夹紧模块中，抛磨机构与铝排的宝石固定端位置相对，所述抛磨机构包括摇摆模块、抛磨切换模块和砂带组，摇摆模块安装于机架顶部，包括电动机E、连杆和由电动机E驱动的凸轮机构，连杆的一端套设于凸轮机构的导杆中部并且与导杆间隙配合，另一端与砂带组固连；抛磨切换模块为电动推拉杆，电动推拉杆固定于导杆端部并且与连杆固连；所述砂带组包括电动机F、砂带轮组和砂带，砂带轮组由电动机F驱动，砂带由磨带和抛光带构成，磨带和抛光带分部套设于砂带轮组的两端；装置中设有与各电动机电性连接的上位机。
